随着城市化进程的加速，道路工程的功能需求已从单一通行向美学、环保与耐用性复合方向发展。混凝土路面因其高强度、低维护成本成为主干道建设的首选，而水泥压花技术则通过艺术化表面处理赋予普通混凝土以自然石材或仿古砖的装饰效果，两者共同构成了现代道路工程的技术矩阵。本文将从施工工艺、材料控制、接缝处理及美学设计等维度，系统探讨混凝土路面与水泥压花工艺的创新应用。
一、施工工艺的关键流程
混凝土基础施工的科学化
传统混凝土路面施工强调“基层-面层”的递进式结构，需通过测量放样、模板安装、振捣密实等核心环节实现。以某300米单车道工程为例，施工团队采用C30商品混凝土分层摊铺，通过插入式振捣器与平板振捣器组合操作，确保边角与中部的密实度均衡。振动梁的二次整平将表面高差控制在±3mm以内，同时借助激光水准仪实时监测标高，有效避免了传统人工找平导致的波浪形表面缺陷。

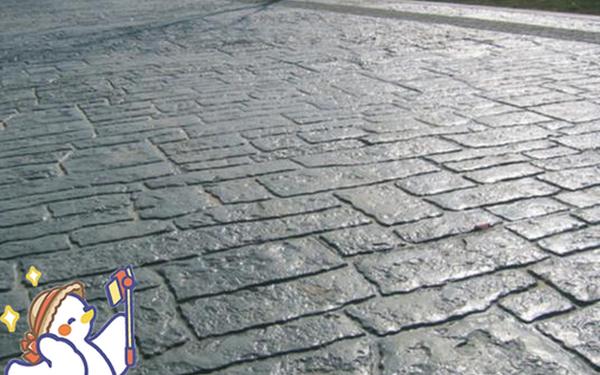

压花工艺的精细化控制
水泥压花需在混凝土初凝至终凝的黄金窗口期内完成。施工时先均匀撒布彩色强化料，通过铁板收光形成致密表层，随后抛撒脱模粉防止模具粘连。模具压制需遵循“先边角后中心”原则，采用脚踩与机械夯具结合的方式，确保石材纹理的深度一致性。某案例中，团队通过分区域封闭施工与高压水枪冲洗脱模粉，使仿花岗岩图案的还原度达到90%以上，且抗滑系数提升至BPN65的安全阈值。
二、材料选择与质量控制
混凝土材料的性能优化
现代工程普遍采用商品混凝土，其水灰比严格控制在0.45-0.5之间，骨料级配需满足ASTM C33标准。值得注意的是，压花路面混凝土需额外添加聚羧酸减水剂，将坍落度从常规的80-100mm调整至50-70mm，以增强表面可塑性。实验室数据表明，掺入0.3%钢纤维的C30混凝土，其28天弯拉强度可达5.2MPa，较普通混凝土提升27%。
装饰材料的创新应用
压花工艺的核心材料体系包含强化剂、脱模粉与密封剂三重组合。强化剂中的二氧化硅微粒可渗透混凝土表层3-5mm，形成莫氏硬度6.5的耐磨层；脱模粉则采用滑石粉与氧化铁复配技术，既保证脱模顺畅又参与二次着色。某品牌密封剂经UV老化测试显示，其保色周期从常规的3年延长至8年，且透水系数维持在0.02cm/s的生态标准。
三、接缝处理与养护技术
应力释放系统的精准设计
胀缝设置需遵循“每30米设一道”的基本原则，传力杆采用φ28mm螺纹钢，植入深度为板厚的2/3。某高速公路项目通过预埋聚乙烯泡沫板，使胀缝的伸缩容量从常规的15mm扩展至25mm。施工缝处理则创新采用“剪切榫”构造，通过45°斜面接缝使荷载传递效率提升至92%，显著降低错台风险。
全周期养护管理体系
混凝土终凝后需立即覆盖透水土工布，采用喷雾养护系统保持湿度＞90%持续7天。压花路面在脱模48小时后需涂刷双组分聚氨酯密封剂，其固化过程需避光进行。对比试验显示，采用养护剂+塑料膜双层防护的路面，28天碳化深度仅为0.3mm，远低于国家标准1.5mm的限值。
四、压花工艺的美学与功能结合
装饰效果的场景化创新
通过参数化设计软件，可将传统砖石纹理转化为数字化模具。某滨河步道项目运用渐变式压花技术，使路面图案随水位变化呈现“涟漪扩散”的动态视觉效果。彩色强化料采用稀土氧化物着色体系，其色牢度经500小时氙灯老化测试仍保持ΔE＜2.0的优异表现。
功能性提升的技术突破
防滑型压花模具通过微凸点阵列设计，使路面摩擦系数较光面混凝土提升40%。在雨洪管理方面，研发团队将压花深度与透水混凝土结合，形成3mm装饰层+100mm透水基体的复合结构，其透水速率达1200L/(m²·h)，成功应用于海绵城市示范区。
技术演进与未来展望
当前混凝土路面与压花工艺已形成完整的技术体系，但在低碳材料和智能施工方面仍存发展空间。研究表明，采用碱激发胶凝材料可减少60%的CO₂排放，而基于机器视觉的自动压花机器人可将图案定位精度控制在±1.5mm。未来需重点突破自修复微胶囊在密封剂中的应用，以及光伏路面与压花装饰的集成技术，推动道路工程向“功能-美学-生态”三位一体方向进化。
通过系统化的施工方案与创新性压花技术结合，现代道路不仅承载着交通功能，更成为城市美学的重要载体。这种技术融合既体现了工程科学的严谨性，也展现了人居环境设计的艺术性，为新型城镇化建设提供了可持续的解决方案。
